冷卻水塔氣流軟體模擬說明 本公司除了使用模擬軟體設計葉片之外 也可為客戶找出氣流與散熱的相關問題 以下就是協助客戶找出進氣堵塞造成的散熱問題的模擬

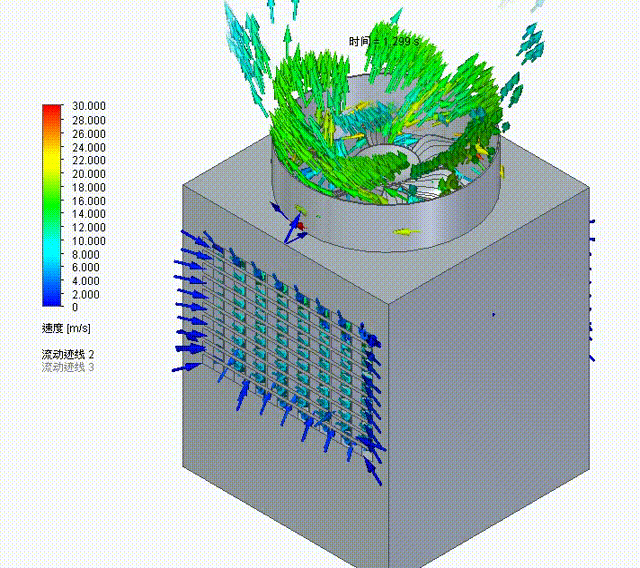

以上是水塔進風順暢沒有阻塞的模擬氣流圖 下方則是水塔進風散水片阻塞的模擬氣流圖
上圖是將實體中線剖開來看內部及外部的氣流流動圖說. 客戶的入口雖然堵塞,但又從風扇出口量到風量也沒有減 少很多,但散熱效果確明顯變差了. 經使用模擬軟體運行 之後發現,原進風路徑堵塞,吸不到空氣,但在出口處量到 到的風量, 有1/3以上是來自出風端中心因旋渦產生的低 壓渦流區將原本吐出去的氣流倒吸回來. 這些氣流一拉回 葉片表面隨即又被甩出去, 使用風速計量測有風量增加的 假象,這些多餘的風量,都不是由原入口進來能散熱的風量 (請注意觀察出風口中心上方的倒吸的藍色箭頭的路徑) 有時這個狀況也會使風機效率量測時,變成高效率的假象
